单室平衡容器的用途

单室平衡容器与水位指示器或差压变送器配套使用，可以在锅炉启动，停炉过程中及正常运行情况下反映汽包内质量(重量)水位。

单室平衡容器测量水位的原理

从汽包汽侧取样孔引一管至平衡容器，进入平衡容器的饱和蒸汽不断凝结成水，多余的水由于溢流原理自取样管流回汽包，使平衡容器内的水位保持恒定。因此，差压变送器的正压头由于平衡容器有恒定的水柱而维持不变，负压头则随着汽包水位的变化而变化。

安装说明

1、平衡容器和容器之间应装有截止阀以便拆修；
2、除冷凝容器外，其余均需保温。冷凝容器可使饱和汽得以迅速冷凝，可以不断补充凝结水而使水质保持恒定。
3、平衡容器必须保证垂直安装。

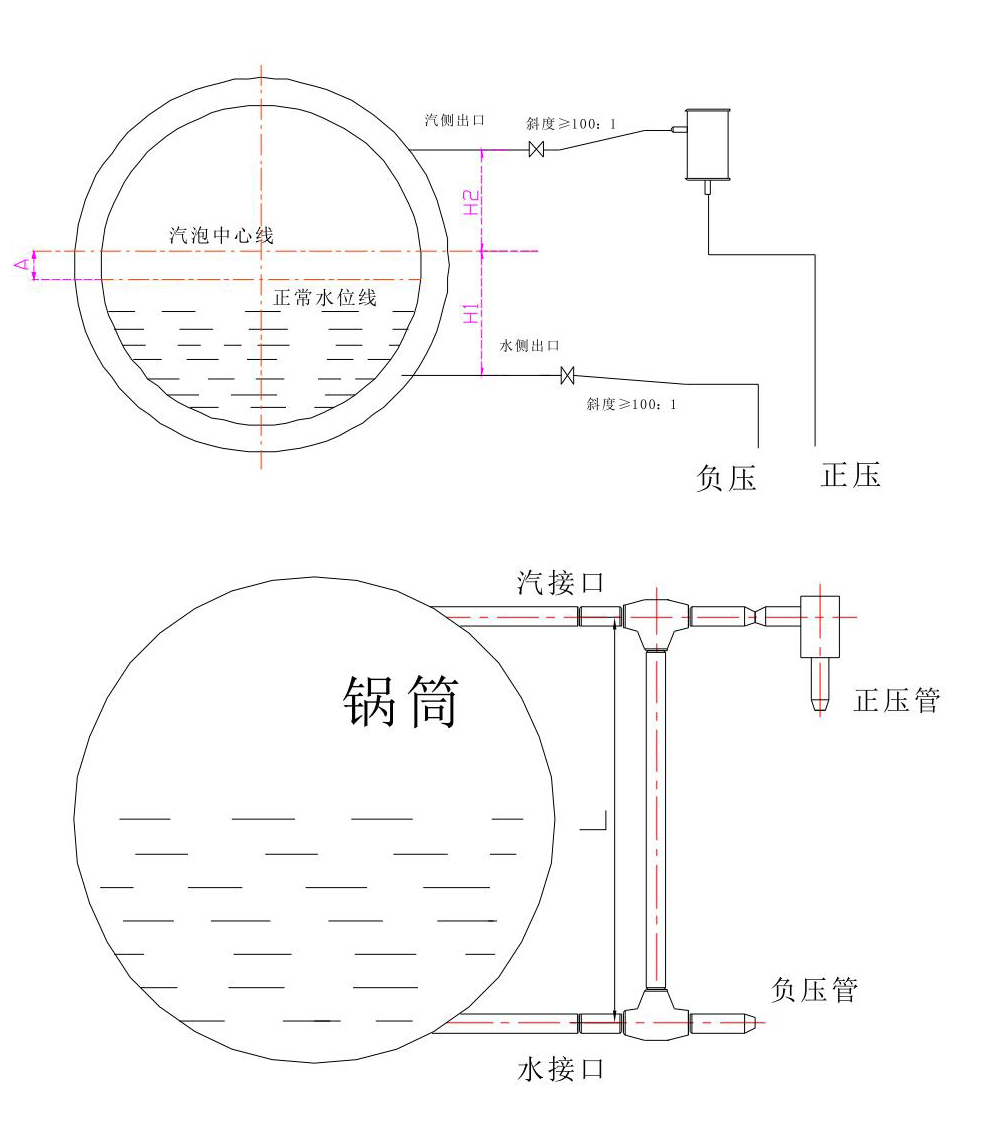

安装示意图

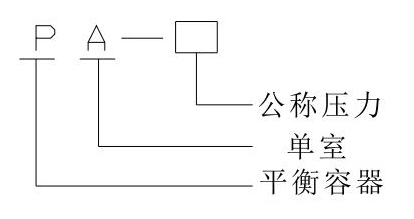

型号说明
