概述

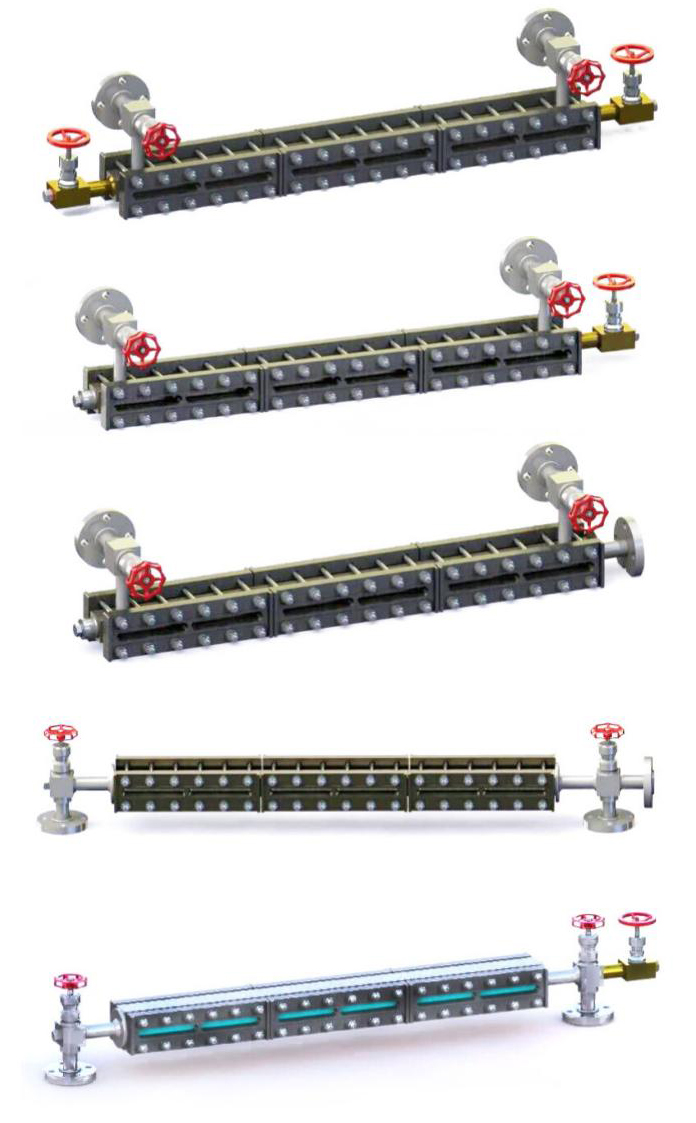

UB系列是用于监测低压锅炉、压力容器以及管道液位的一次直读式仪表。该产品结构简单，操作方便，使用安全，带有保险钢球以防意外。此外，对于腐蚀介质(只能选择UBDT系列和UBDTM系列),采用优质云母片防止介质对玻璃板的侵蚀，以保证观测效果和液位计的使用寿命。

产品技术参数

安装中心距：200mm～3500mm可视范围：
有盲区系列：200mm～3260mm
无盲区系列：200mm～3500mm
公称压力：≤5.0MPa;
工作压力：<2.0MPa
工作温度：-20℃ 阀门自锁压力：≥0.25MPa
法兰标准：HG20592—20635—2009,其它标准和特殊要求需用户注明。
材料：碳钢、304SS、316SS(可按用户要求材质生产)
伴热蒸汽压力：≤1.0MPa(可按用户要求设计)
伴热接口：R1/2“螺纹(可按用户要求设计)颜色显示：
UBD系列：单色(介质本色)
UBS系列：双色(液相呈介质本色，汽相呈红色)
玻璃材质：硼硅玻璃

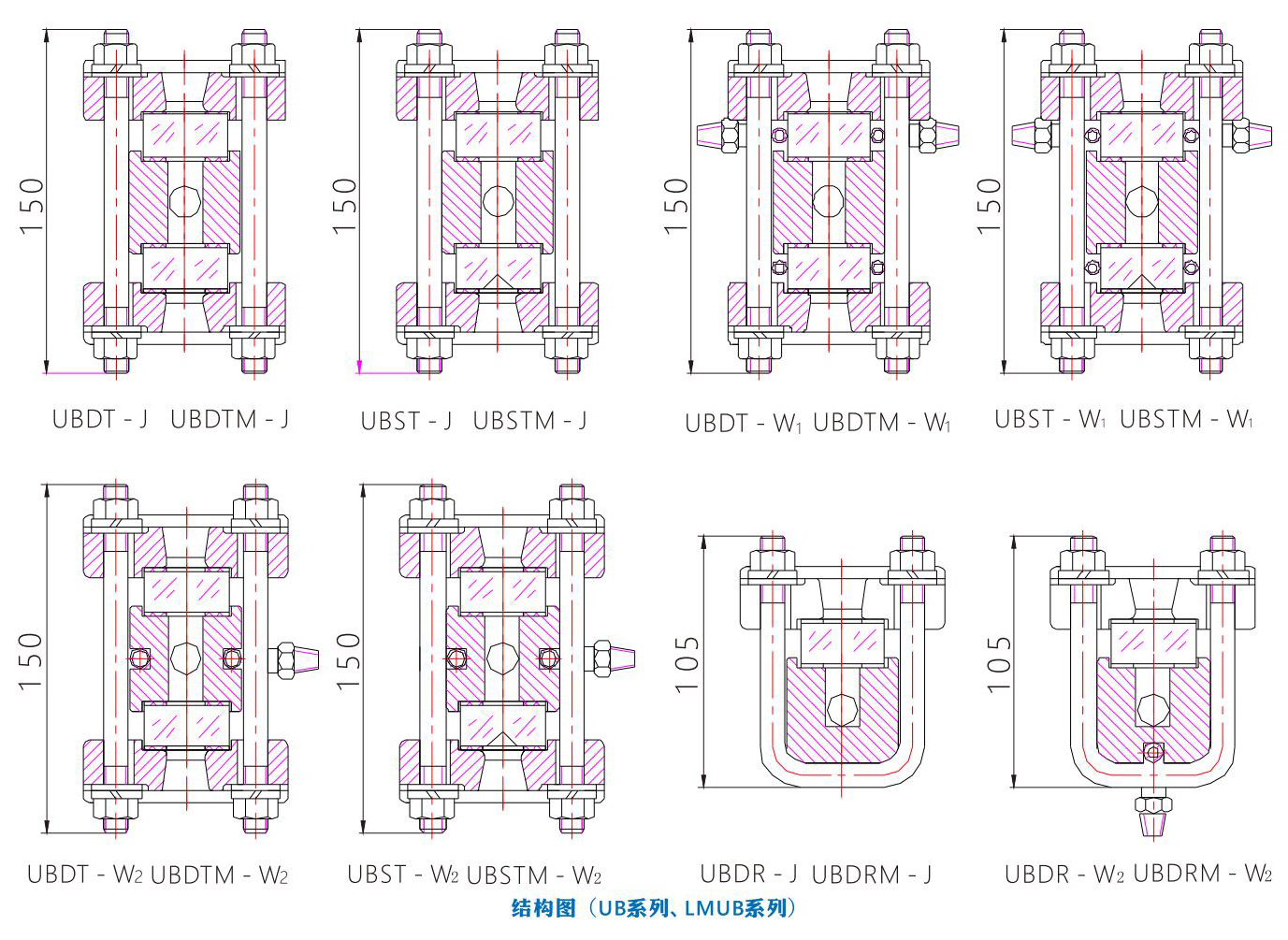

结构原理

UB系列玻璃液位计由表体、上阀门、下阀门和排污阀组成。上下端安装法兰与容器上对应法兰相连构成连通器、透过玻璃板可直接观察到容器内液位的实际高度，上、下阀门内均设有安全保护装置，当玻璃板意外损坏时，保护钢球在容器内压的作用下自动密封，防止容器内液体继续外泄。
