双室平衡容器的用途

双室平衡容器与水位指示器或差压变送器配套使用，可以在锅炉启动，停炉过程中及正常运行情况 下反映汽包内质量(重量)水位。

双室平衡容器的结构原理

平衡容器由正压管、负压管、下降管、漏斗、水杯、连接管等组成。平衡容器直接与锅炉汽水连 通。在工作过程中，饱和蒸汽因为凝结而释放的热量同时对正压管和负压管加热，并且平衡容器的外层 保温可减少热量的损失，从而使正压管内水的重度在任何工况下都近似等于汽泡内水的重度；在汽包水 位一定时，汽包内的压力无论如何变化，正压管的压力与负压管的压力变化值均相等，因此双室平衡容 器输出的差压不变。 一旦水位发生变化，则输出差压也随之变化，可以适时显示容器内的水位。

安装说明

1、安装时必须保证平衡容器垂直，取样管应保证水平，但汽取样管可向上倾斜。
2、凝结水管应接到水循环最快的下降管上。
3、平衡容器连接管两弯接管之间的距离应大于1000mm。

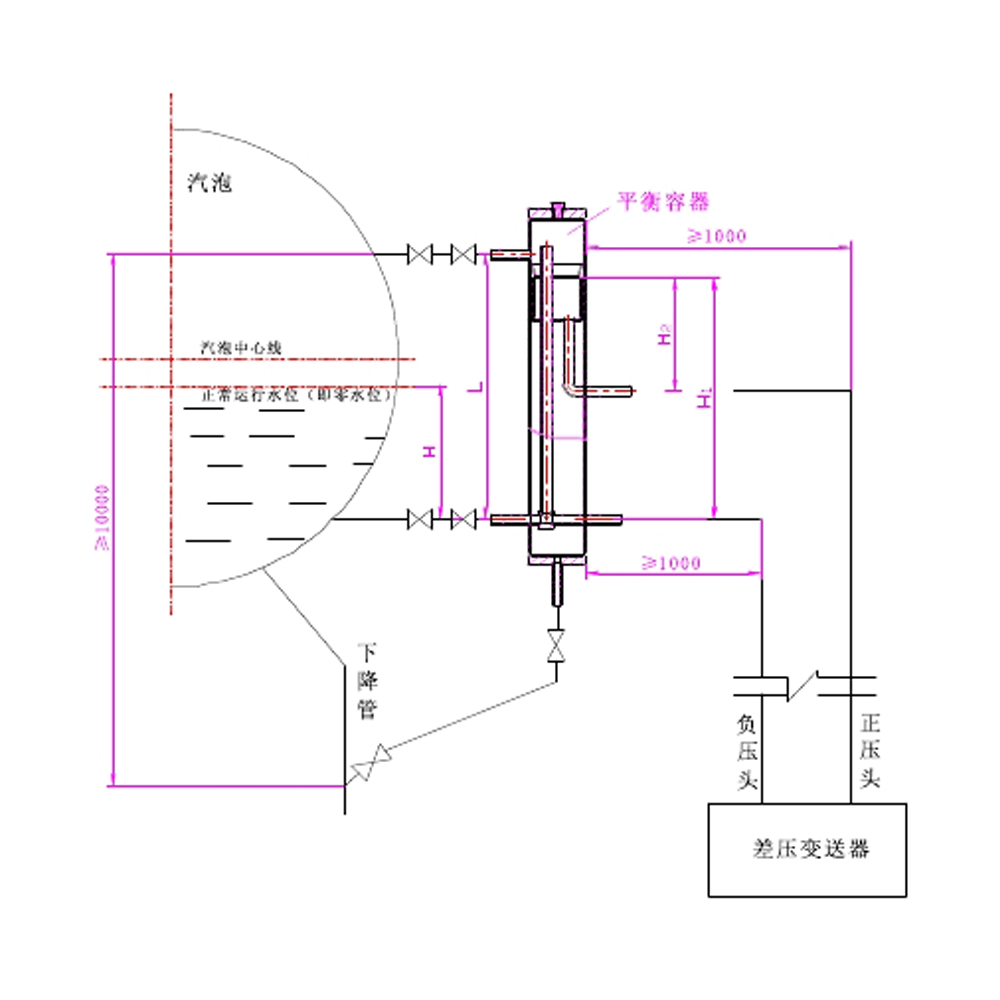

安装示意图

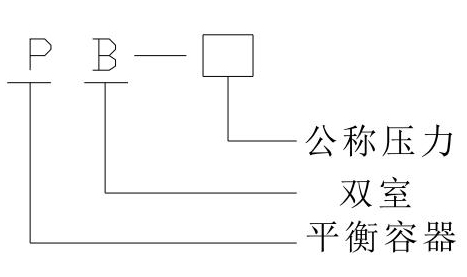

型号说明
